Konstruktives Setzungsmanagement und Holzphysik im NaturstammbauVon der 8 %-Setzungskalkulation bis zum gezielten Entlastungsschnitt: Wie wir die natürlichen Kräfte massiver Fichtenstämme für ein wertbeständiges Blockhaus beherrschen.

Einleitung

Im massiven Blockbau mit grünen oder teilgetrockneten Fichtenstämmen ist die Berücksichtigung holzphysiologischer Prozesse kein optionaler Service, sondern eine statische Notwendigkeit. Das System „Blockhaus“ ist dynamisch. Um die Integrität der Konstruktion über Jahrzehnte zu garantieren, arbeiten wir bei Die Blockhausbauer GmbH nach den Grenzzuständen der Tragfähigkeit und Gebrauchstauglichkeit gemäß DIN EN 1995-1-1 (Eurocode 5).

1. Anisotropes Schwindverhalten und die 8 %-Kalkulation

Holz ist ein anisotropes Material, das heißt, es schwindet in seinen drei Richtungen (axial, radial, tangential) unterschiedlich stark. Während das Längsschwindmaß (axial) mit ca. 0,1 % vernachlässigbar ist, ist das Querschwindmaß (tangential und radial) die entscheidende Größe im Blockbau.

• Feuchtegradient: Wir verbauen Fichtenstämme mit einer Einbaufeuchte von ca. 30–50 %. Ziel ist die standortspezifische Gleichgewichtsfeuchte von ca. 10–12 %.

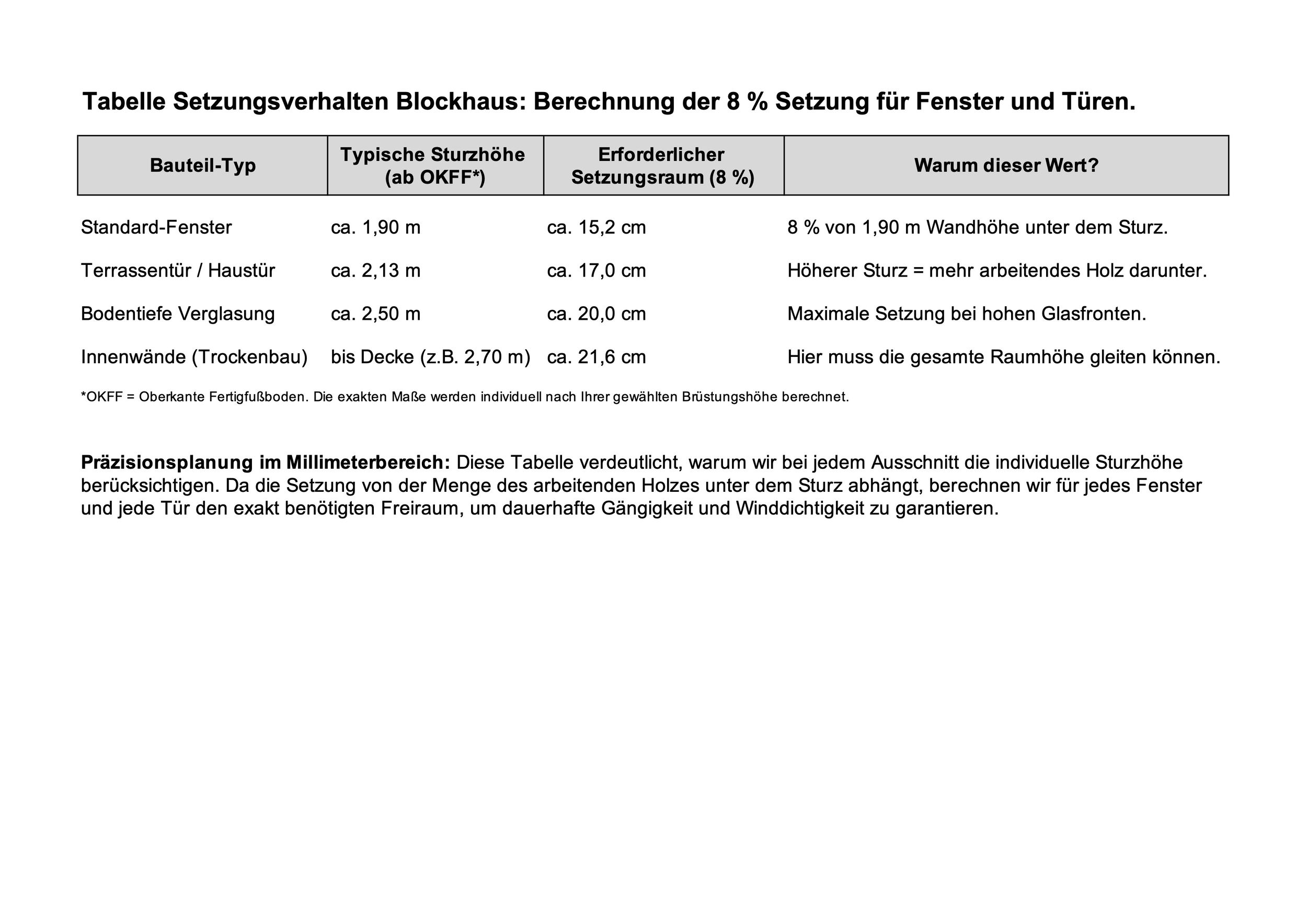

• Setzungskalkulation: Unter Berücksichtigung des Schwindmaßes pro Prozent Holzfeuchteänderung kalkulieren wir eine Setzung von 8 % der Wandhöhe ein.

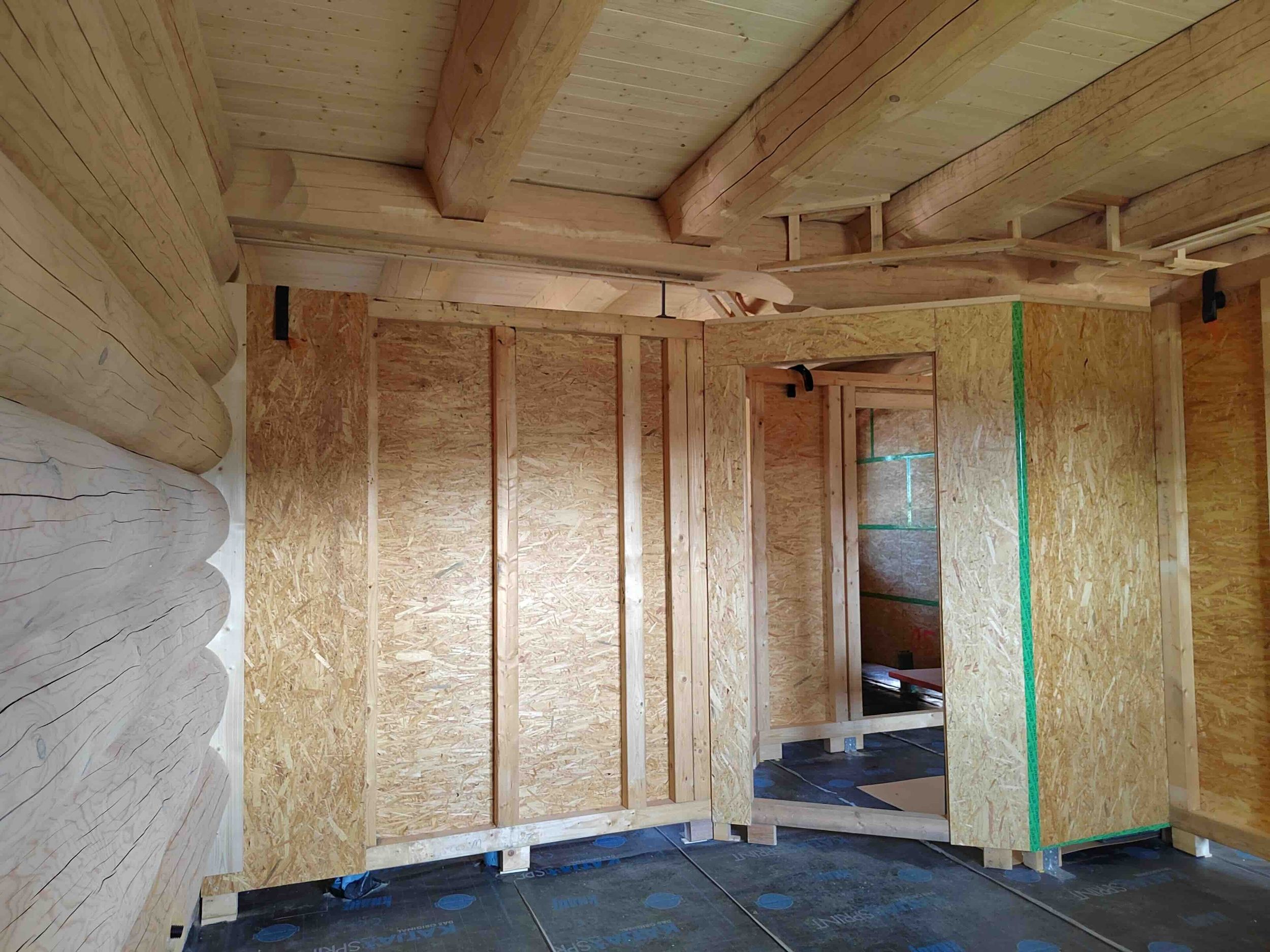

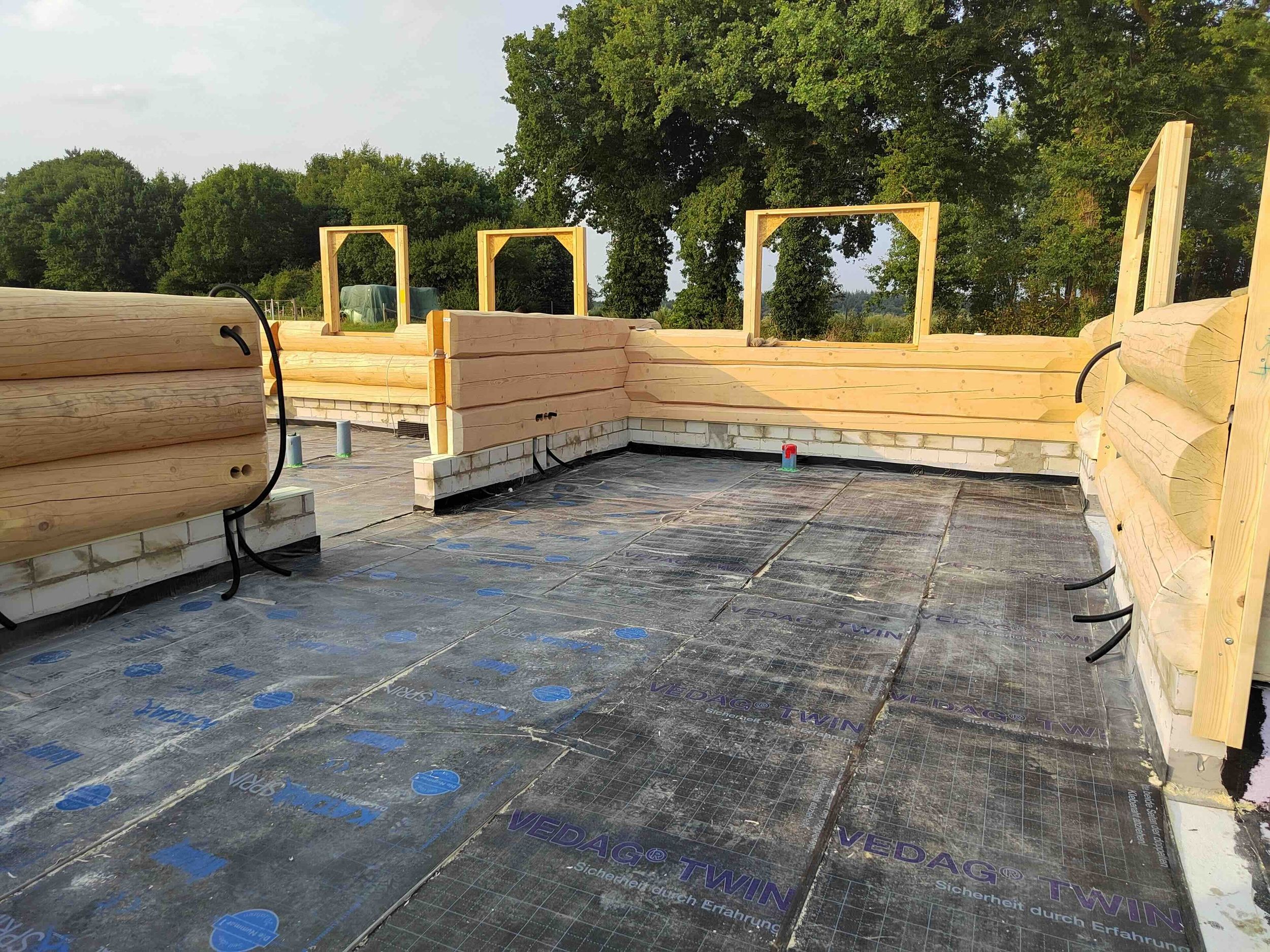

• Konstruktive Konsequenz: Bei einer Standard-Wandhöhe führen wir sämtliche starren Einbauten (Fenster, Türen, Kamine) mit Gleitlagern und Setzungsräumen aus, die dieses Delta über einen Zeitraum von 24 Monaten spannungsfrei aufnehmen.

2. Radiale Trocknungsrisse: Statische Relevanz und Normen

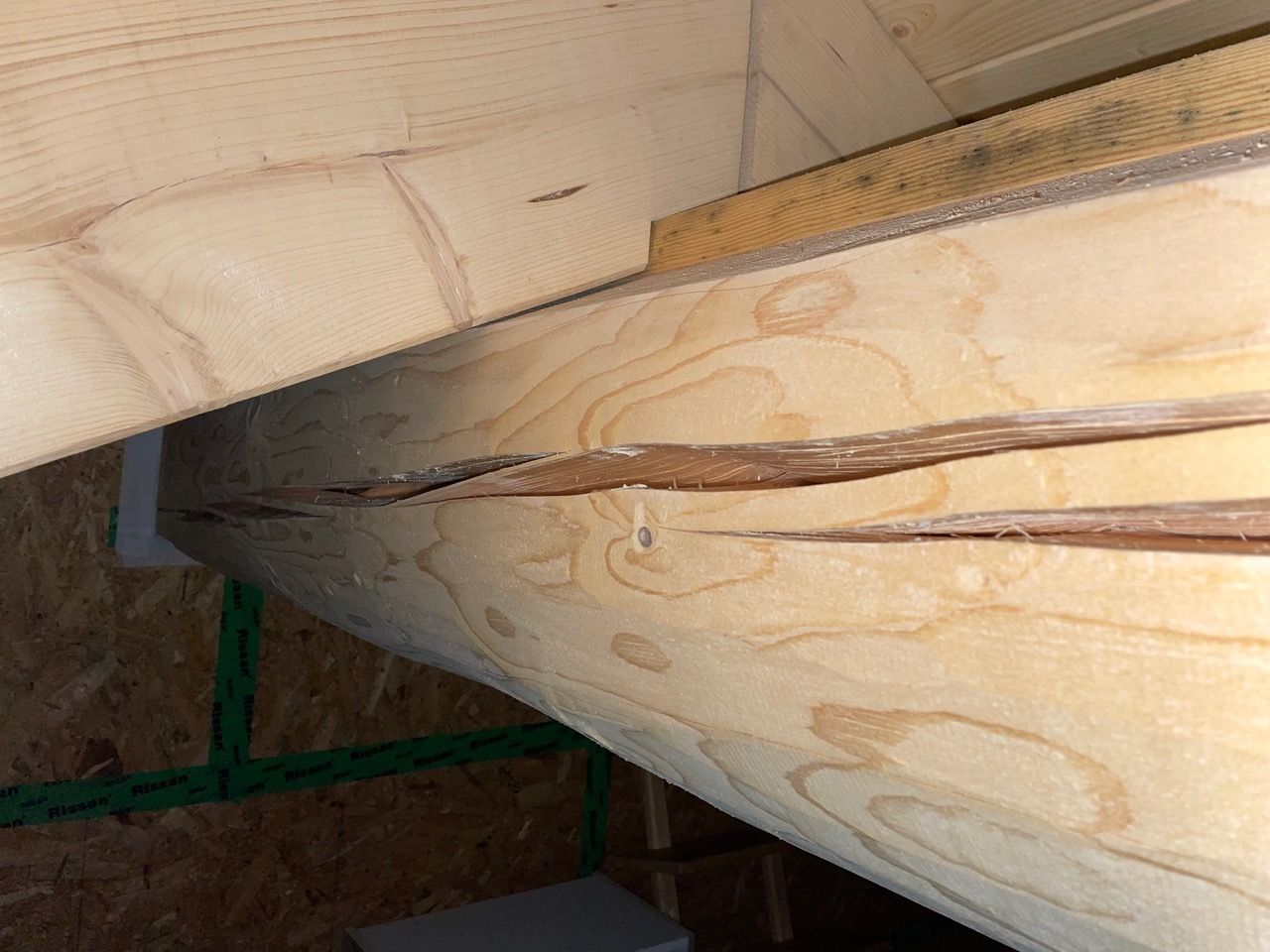

Ein häufiges Missverständnis ist die statische Bewertung von Trocknungsrissen in Rundholz-Pfetten oder Dachfirsten.

• Spannungsmechanik: Risse entstehen durch das Schwindgefälle zwischen dem äußeren Splintholz und dem wassergesättigten Kern. Sobald die Zugspannung quer zur Faser die Festigkeit überschreitet, erfolgt die Rissinitiation.
• Normative Bewertung: Nach DIN 1052 und Eurocode 5 sind Trocknungsrisse bei Vollholz zulässig. Wir dimensionieren unsere Bauteile so, dass selbst bei einem tiefen radialen Riss der effektive Restquerschnitt die erforderlichen Widerstandsmomente weit überschreitet.
• Sicherheitsfaktor: Durch die Verwendung von Stämmen mit Durchmessern von 35 cm+ (statt statisch berechneter 22 cm) erzielen wir eine Überdimensionierung, die Risse statisch irrelevant macht.

3. Gezielte Spannungsentlastung (Kerbschnitt-Verfahren)

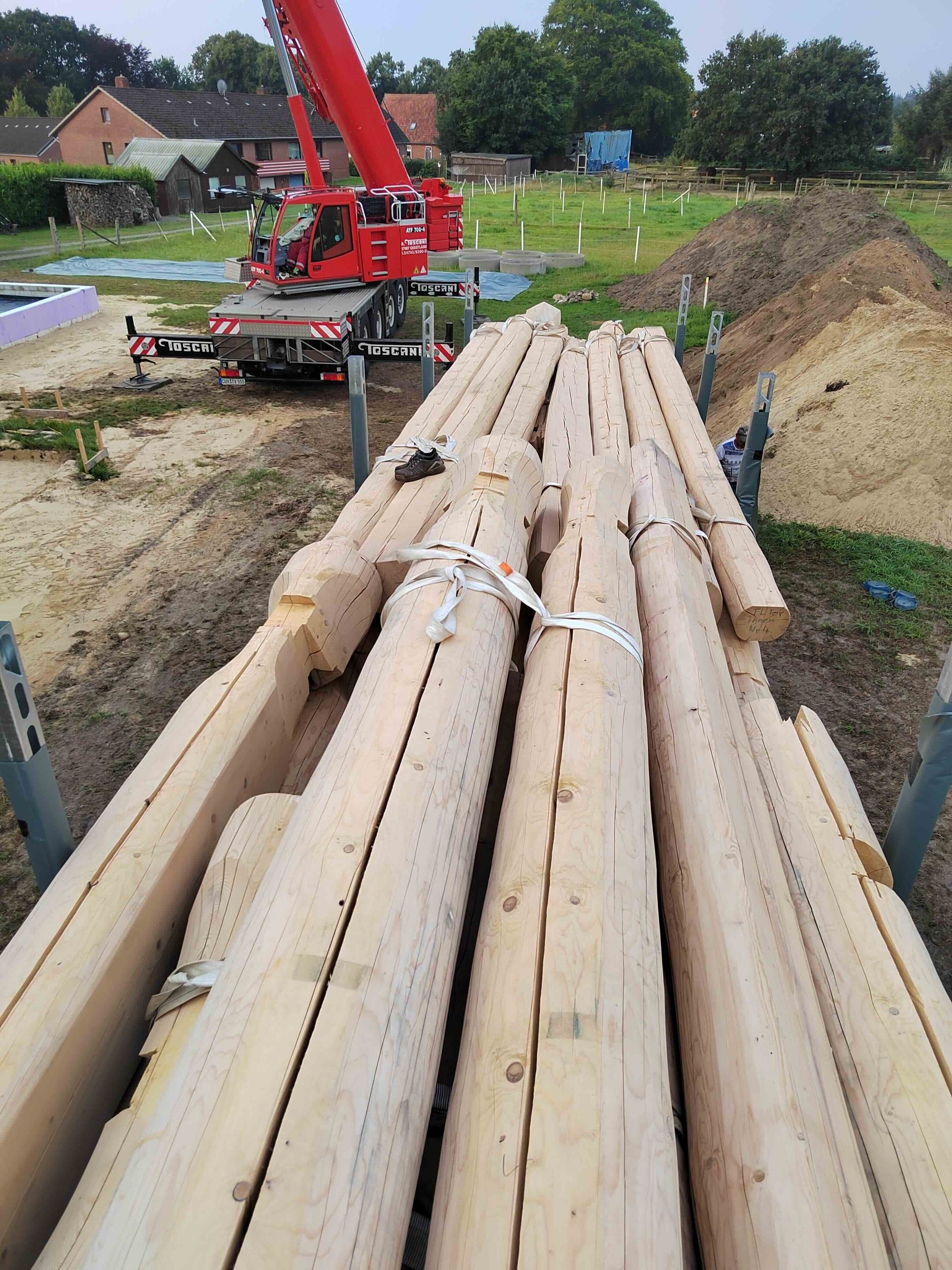

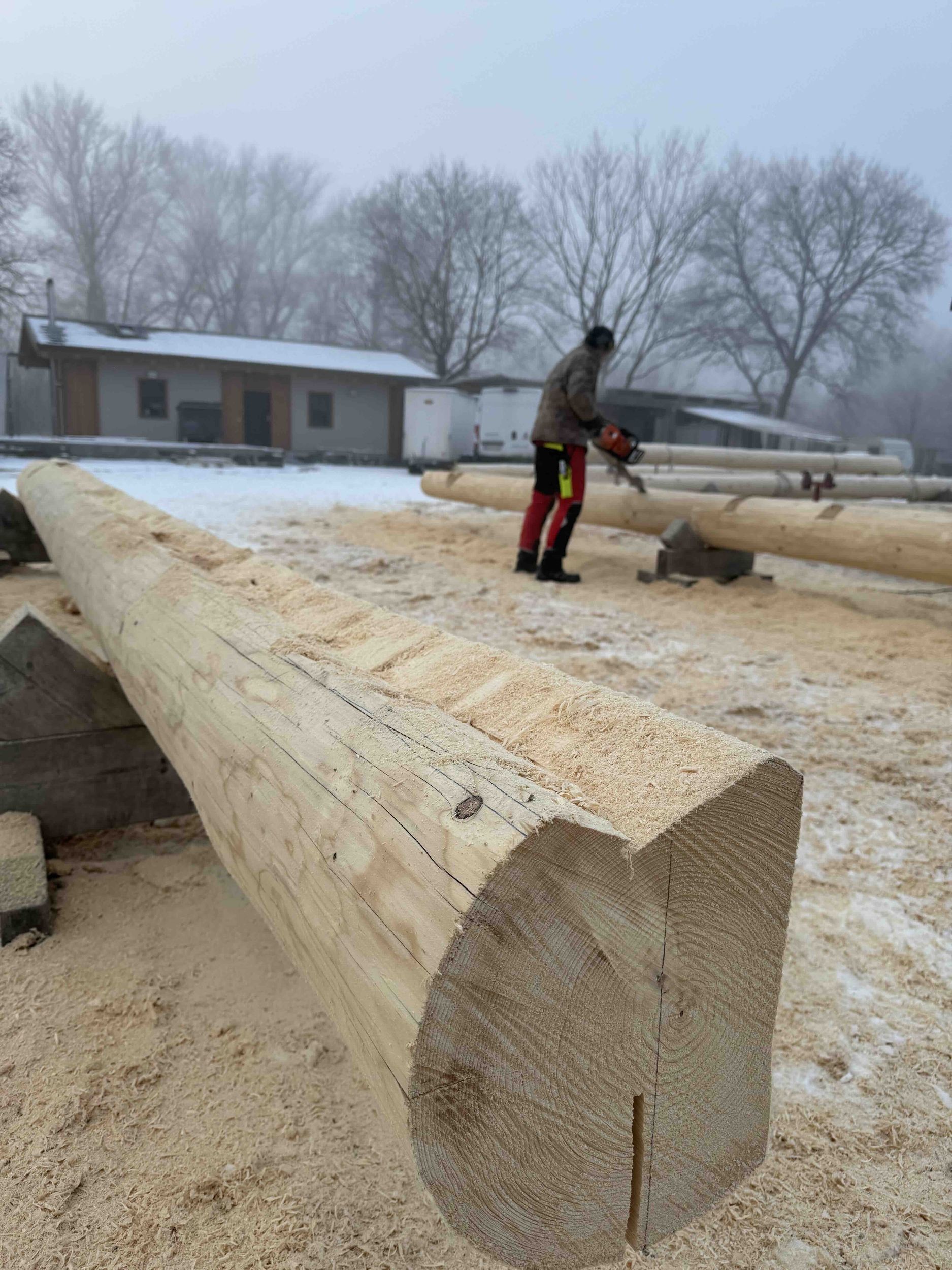

Um die Rissbildung an den Sichtflächen der Blockwand zu minimieren, wenden wir das Verfahren der gezielten Spannungsinduktion an. Durch einen tiefen, vertikalen Entlastungsschnitt an der Oberseite des Stammes (innerhalb der Längskerbe) wird ein künstlicher Schwachpunkt geschaffen. Die beim Trocknen entstehenden Tangentialspannungen entladen sich primär in diesem verdeckten Bereich. Dies verhindert unkontrollierte „Wildrisse“ an den Flanken und sorgt für ein ruhiges, ästhetisches Wandbild.

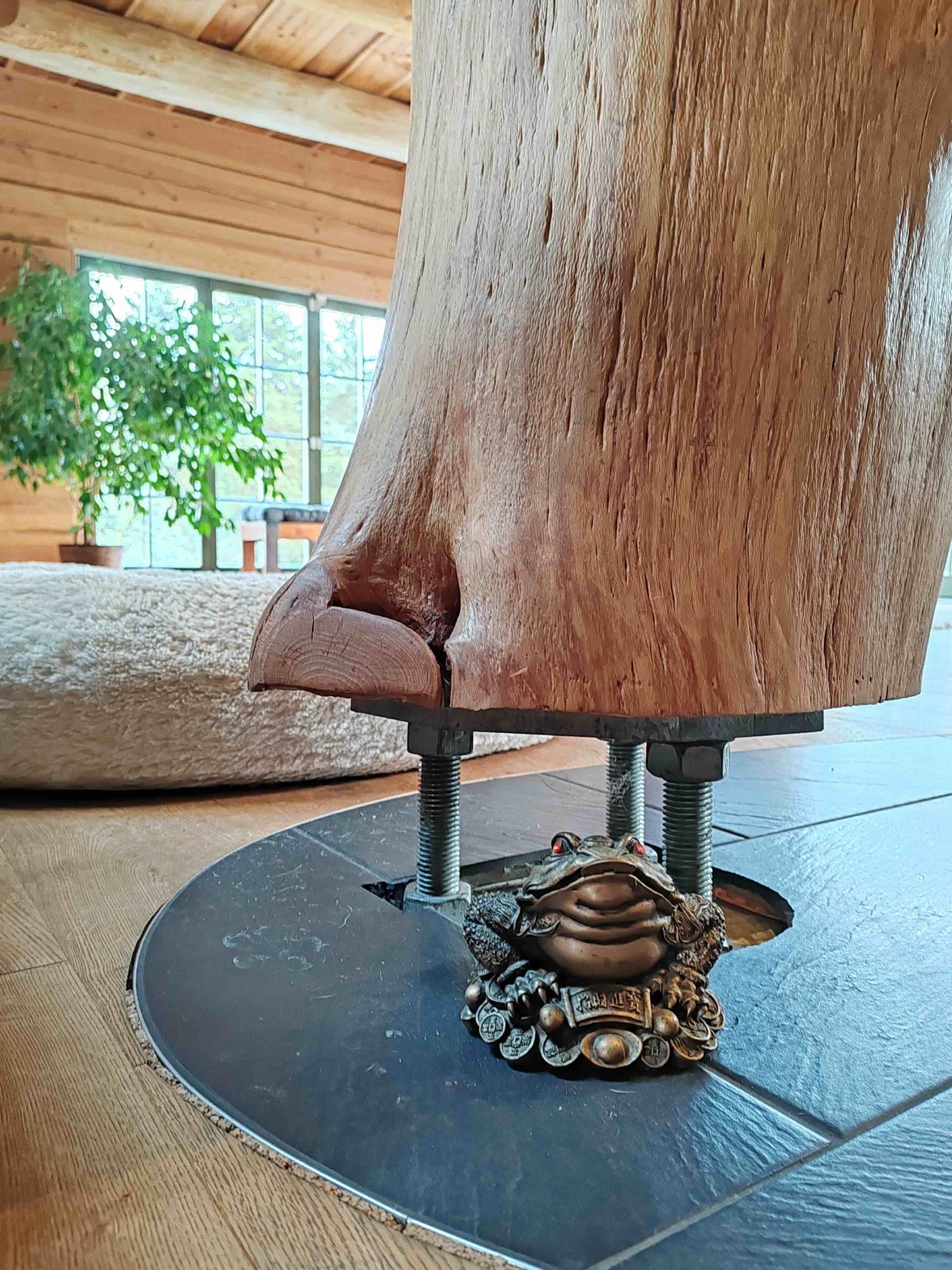

4. Vertikales Lastmanagement via Justierspindeln

Da die vertikalen Säulen (Pfosten) im Gegensatz zur Blockwand keinem nennenswerten Längsschwund unterliegen, müssen diese als „Fixpunkte“ im sinkenden Gesamtsystem agieren.

• Funktion: Wir setzen hochbelastbare Gelenk- oder Druckspindeln ein.

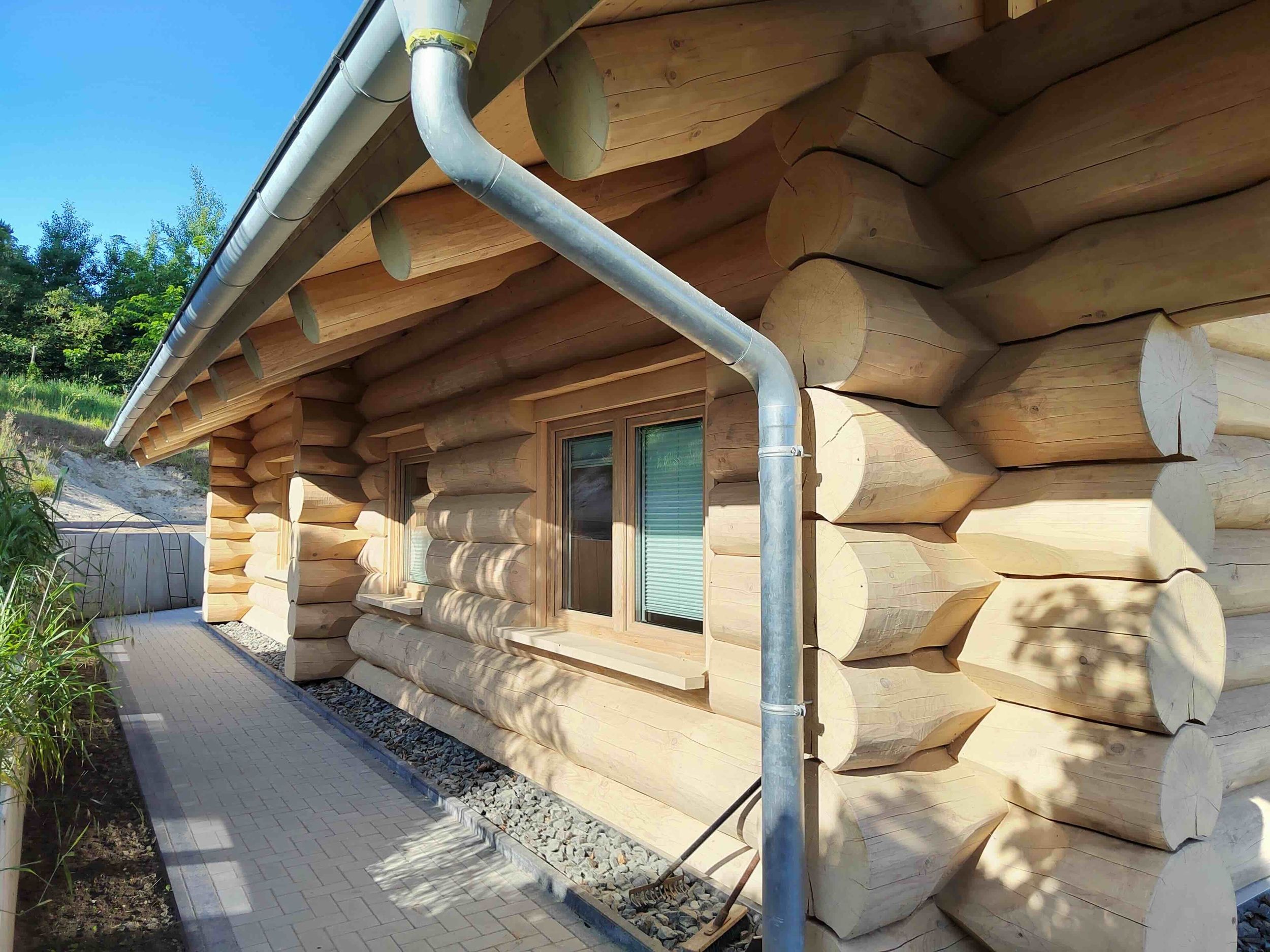

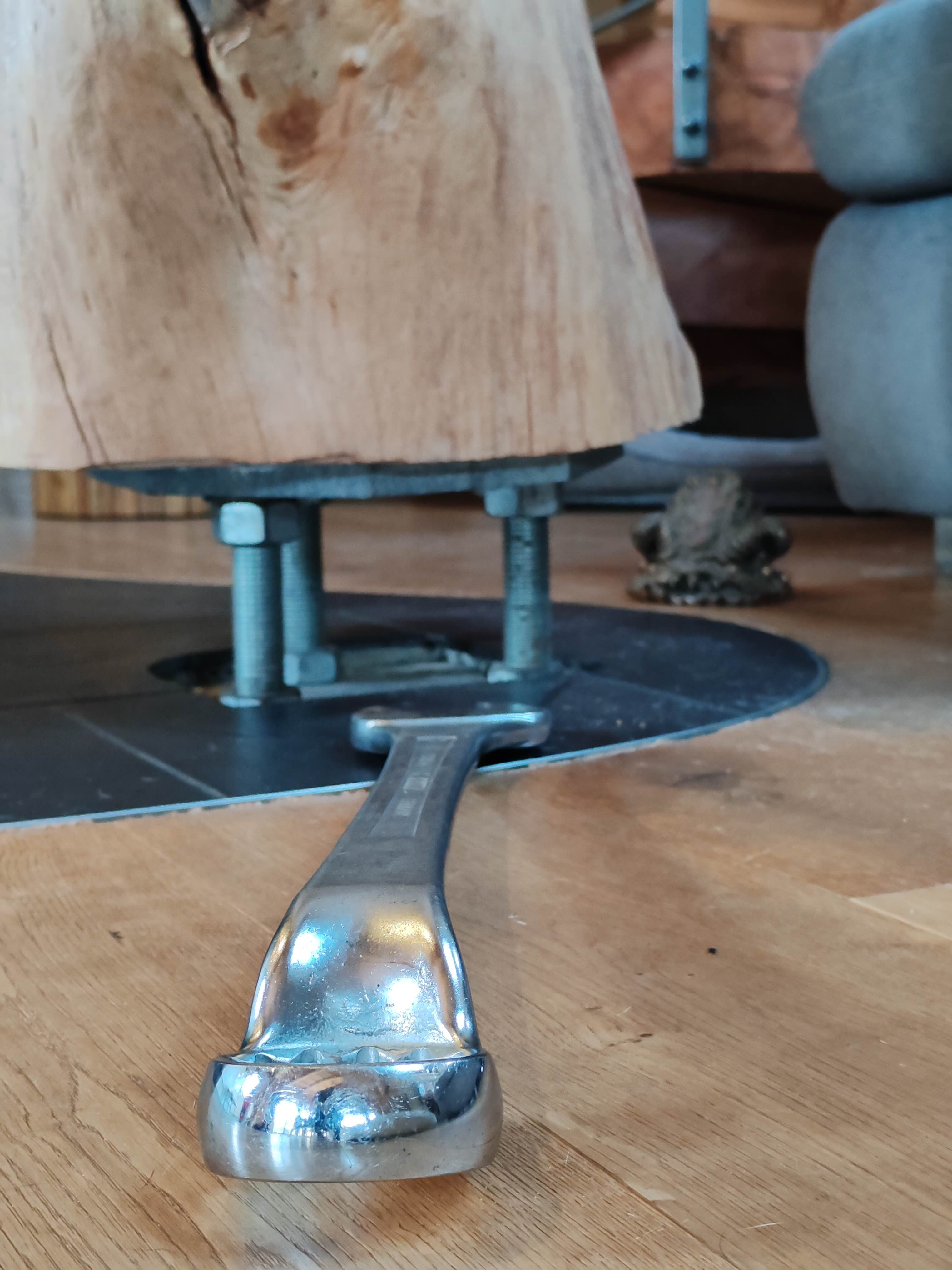

• Wartungsprotokoll: Diese Spindeln erlauben eine millimetergenaue Justierung der horizontalen Bauteile (Pfetten, Deckenbalken). Ein korrekt ausgeführtes Setzungsmanagement verhindert statische Überlastungen an Knotenpunkten und sorgt für dauerhafte Dichtigkeit der Eckverkämmungen.
